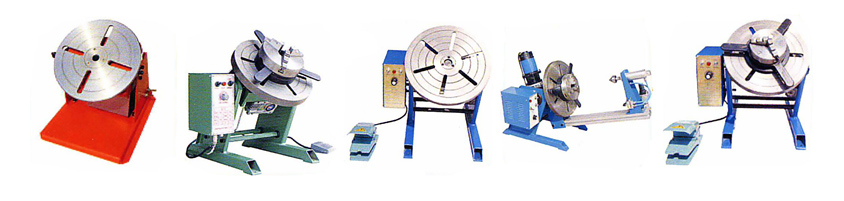

Сварочное оборудование TIME » Оборудование для механизации и автоматизации сварки » Сварочные позиционеры серии TIME TB1
Характерные особенности:
Сварочный позиционер приводится в движение двигателем постоянного тока с плавной регулировкой скорости и контролируется микрокомпьютером при подсоединении манипулятора к сварочному аппарату. Оборудование имеет профессиональные противошумовые характеристики, в процессе сварки устранено воздействие высокочастотных помех. В механизме привода с червячным колесом и червяком предусмотрена самоблокировка. Угол наклона рабочего стола от 0 до 90°. Возможен плавный оборот. Опора для пистолета, регулировочная часть, направляющая и центральный зажим могут конфигурироваться в соответствии с требованиями пользователя для проведения автоматизированной сварки деталей.
Технические характеристики:
|
Модель |
TB1-01 |
TB1-05 |
TB1-1 |
ТВ 1-3 |
TB1-5 |
|
Номинальная нагрузка (кг) |
10/5 |
50/25 |
100/50 |
300/150 |
500 |
|
Скорость вращения (об/мин) |
2-20 |
1-7/15 |
0.2-7/15 |
0.2-2.5 |
0.05-0.5 |
|
Скорость опрокидывания (об/мин) |
вручную |
вручную |
вручную |
вручную |
0.5 |
|
Угол поворота (° ) |
0-90 |
0-90 |
0-90 |
0-90 |
0-90 |
|
Диаметр рабочего стола (мм) |
180 |
315 |
345 |
450 |
650 |
|
Высота рабочего стола (мм ) |
215 |
375 |
415 |
500 |
675 |
|
Макс. эксцентриситет нагрузки (мм) |
— |
— |
— |
150 |
300 |
|
Центр тяжести макс. нагрузки (мм) |
— |
— |
— |
— |
300 |
|
Мощность вращ. двигателя (Вт) |
10 |
80 |
120 |
200 |
300 |
|
Мощность опрокид. двигателя (кВт) |
— |
— |
— |
— |
300 |
|
Длина (мм) |
370 |
430 |
500 |
500 |
650 |
|
Ширина (мм) |
270 |
430 |
470 |
520 |
800 |
|
Высота (мм) |
215 |
375 |
415 |
500 |
675 |
